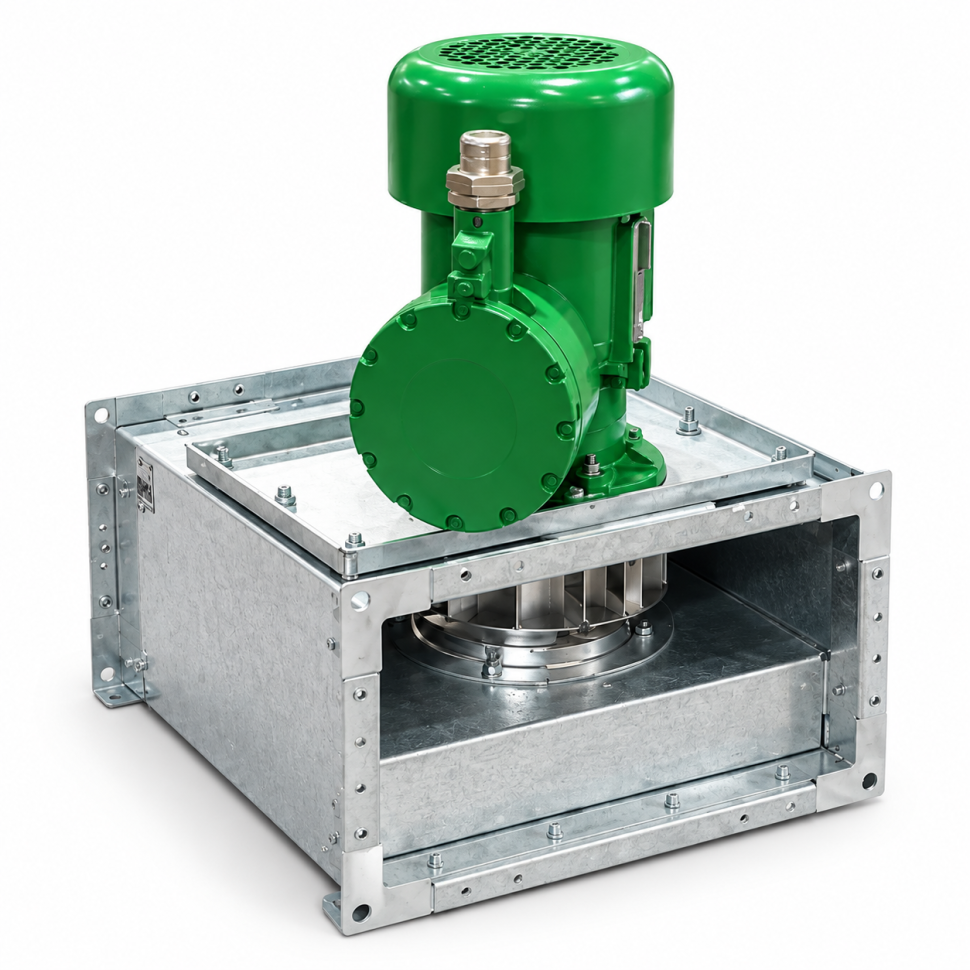

ВРПН-Н-4,5ВК-4-3-У3 Вентилятор канальный взрывозащищенный кислотостойкий

ВРПН-Н-4,5ВК-4-3-У3 — прямоугольный канальный взрывозащищённый кислотостойкий вентилятор серии ВРПН-Н ВК с рабочим колесом с назад загнутыми лопатками и вынесенным трёхфазным электродвигателем. Предназначен для перемещения агрессивных кислотных газопаровоздушных взрывоопасных смесей.

Особенности конструкции

• Корпус и рабочее колесо изготовлены из нержавеющей кислотостойкой стали.
• Рабочее колесо с назад загнутыми лопатками проходит динамическую балансировку.
• Электродвигатель размещён вне воздушного канала и защищён от воздействия нежелательных примесей воздушного потока.
• Вентилятор допускает работу в любом положении.
• Модель устанавливается в прямоугольный канал размером 800×500 мм.

Назначение и условия эксплуатации

• Перемещаемая среда: агрессивные кислотные газопаровоздушные взрывоопасные смеси категории IIС, температурных групп Т1–Т4 по ГОСТ Р МЭК 60079-20-1-2011.
• Группа агрессивности перемещаемой среды: до Х3 по ГОСТ Р 51801.
• Допускается содержание паров серной, соляной, азотной и фосфорной кислот.
• Содержание пыли и других твёрдых примесей: не более 100 мг/м³.
• В перемещаемой среде не должно быть взрывоопасной пыли, взрывчатых, липких, волокнистых и абразивных материалов.
• Вентилятор не предназначен для технологических установок, в которых взрывоопасные вещества могут нагреваться выше температуры самовоспламенения или находиться под избыточным давлением.
• Допускается применение во взрывоопасных зонах классов В-Iа и В-Iб по классификации ПУЭ.
• Категория размещения 3 по ГОСТ 15150. Эксплуатация по категории размещения 2 допускается при защите от атмосферных осадков и прямого солнечного излучения.

Технические характеристики

Для проверки соответствия вентилятора проекту укажите требуемые расход воздуха, полное давление и состав перемещаемой среды.
